3상 4선식 회로는 (Y) 결선 방식으로 전압 220/380V 겸용 사용가능한 회로로 보시면 됩니다.

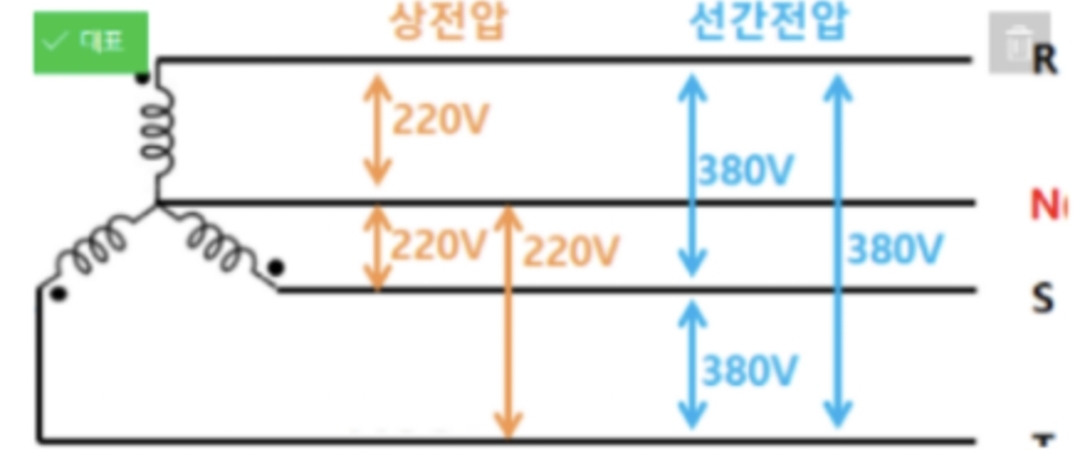

[상전압과 선간전압]
3상 4선식은 Y결선 중성점에 중성선 연결, 각 상끼리는 상전압이 나오고 상과 중선선은 선간전압이 걸리며, Y결선에서 선간전압은 상전압의 루트(√)3배 입니다.
㉠선간전압 : √3 × 상전압
㉡선전류 : 상전류의 관계이므로
㉢전압 : 선간전압 /√3 = 22,900 ÷ 1.732 = 13,200V입니다
㉣2차전압 : 190/√3 =110V
㉤전압배율 : 1차전압 / 2차 선간전압 . 22,900 / 190 = 120. 132,00/ 110 = 120
전압 배율은 120배이며 고압에서의 전압 배율은 상수입니다.
㉥전류배율 : 1차전류 / 2차전류(2차전류, 계기 5A)
1차 전류는 수용가와 한전간의 계약전력에 따라 다르기 때문에 수용가에 따라 CT배율이 다르게 적용됩니다.
